建設資材販売
様々な用途に適合する路盤材・コンクリート骨材を販売しています。
全国への配送に対応いたします。ご相談下さい。
【路盤材RC（ＣＳ－４０）】クラッシャラン鉄鋼スラグ
| 【特徴】 | 電気炉製鋼所から得られる副産物を特殊処理した「リサイクル素材」です。 有機物や陶器くず・不純物の混入がなく、品質が安定しています。 植物に有効な栄養分が少なく、草が生えにくい「防草効果」のある素材です。 土壌汚染対策法施工規則第31条第1項及び第2項」に定める 溶出量・含有量の環境基準を満足しています。（基準値は下記） 「路盤材」として以下の品質規格を満足しています。 ・日本工業規格『道路用鉄鋼スラグ JIS A 5015』 ・日本道路協会 『アスファルト舗装要綱』 ・『岐阜県建設工事共通仕様書』（農政部・林政部・県土整備部・都市建築部） ・あいくる材（愛知県リサイクル資材）評価基準 ・愛知県土木部編集『標準仕様書－工事標準仕様書』 |
|---|---|
| 【用途】 | ・路盤材 ・建設構造物基礎材 ・駐車場敷き材 ・上下水道管巻き材 ・太陽光パネル用敷き材 ・外構や造園等の化粧材 |
1.物理的性質（数値は代表値）
| 単位容積 質量 （kg/L） |
表乾密度 （g/㎠） |
吸水率 （％） |
すりへり減量 （％） |
塑性指数 （PI） |
修正 CBR （％） |
水浸膨張試験 （％） |
| 2.13 | 3.13 | 1.54 | 18.0 ※50以下 |
NP ※6以下 |
98.6 ※30以上 |
0.04 ※1.0以下 |
2.環境安全品質基準（土壌汚染対策法要件）
※：道路用鉄鋼スラグ「JIS A 5015」規定値／あいくる材評価基準値）を満足しております。
| カドミウム | 鉛 | 六価クロム | ひ素 | 水銀 | セレン | ふっ素 | ほう素 | |
| 溶出量（㎎/L） | 0.01以下 | 0.01以下 | 0.05以下 | 0.01以下 | 0.0005以下 | 0.01以下 | 0.8以下 | 1以下 |
| 含有量（㎎/㎏） | 150以下 | 150以下 | 250以下 | 150以下 | 15以下 | 150以下 | 4000以下 | 4000以下 |
3.化学成分（数値は代表値）
| CaO | SiO2 | Al2O3 | MgO | FeO | MnO | S | f-CaO |
| 41.1% | 19.8% | 6.4% | 5.7% | 8.8% | 1.1% | 0.1% | 6.0% |

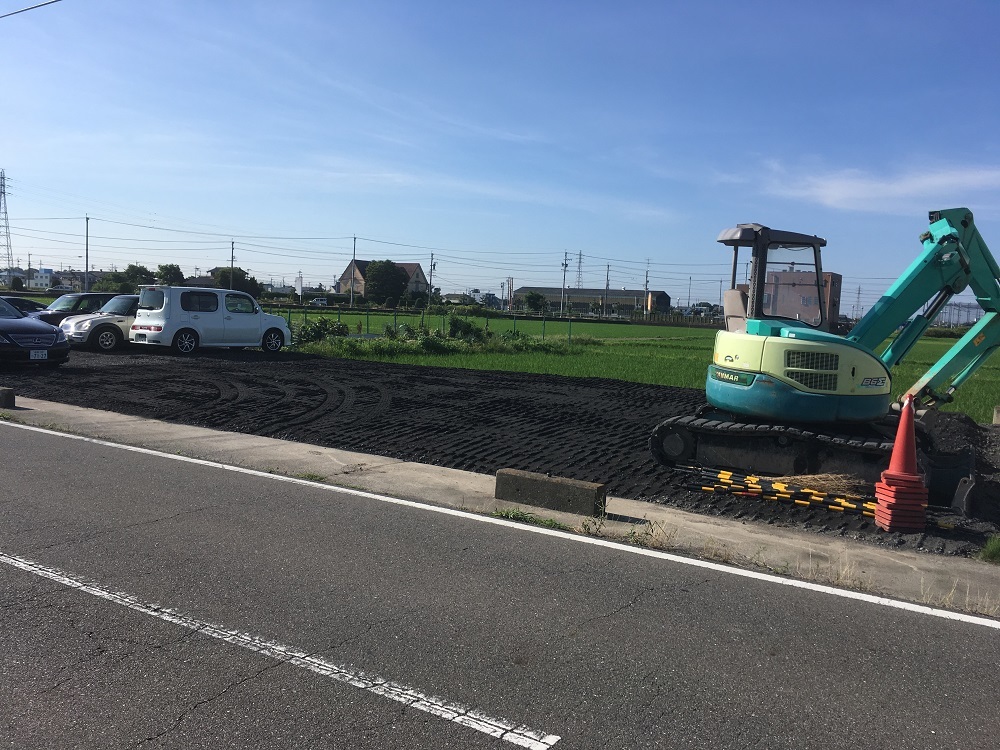

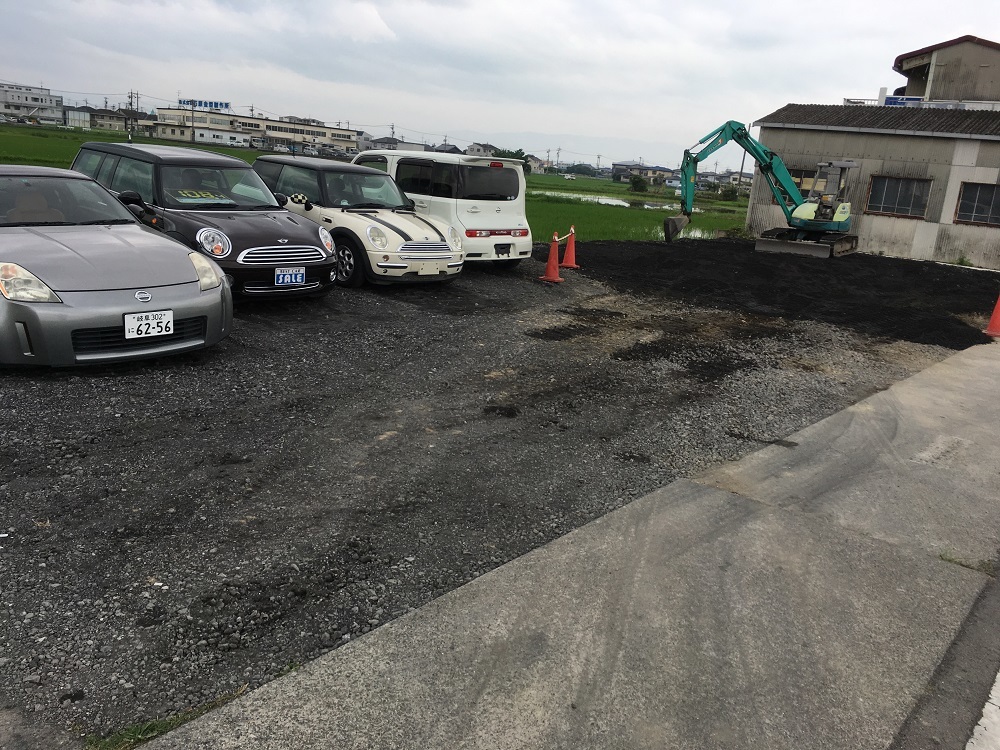

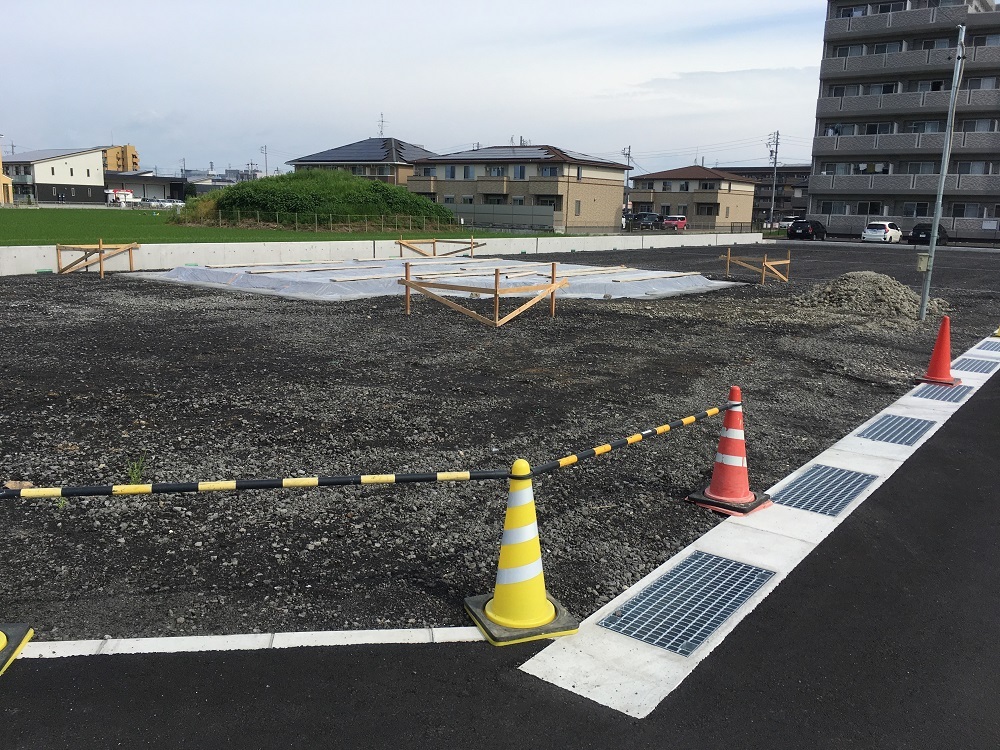

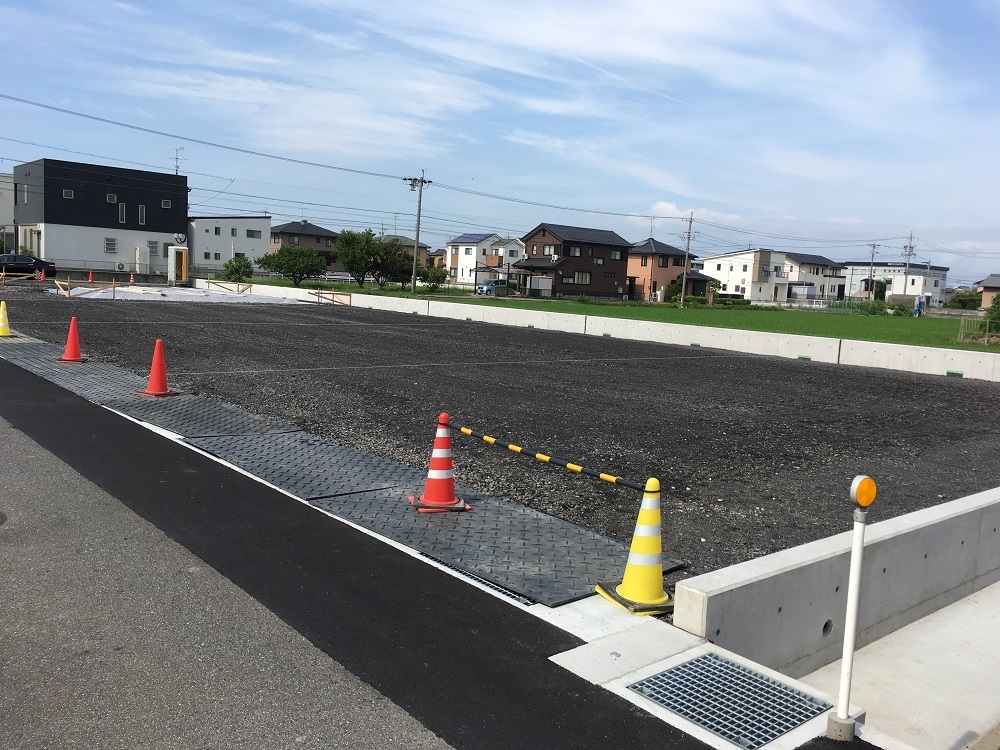

駐車場施工例
土と違い、水によって形状が崩れにくく水捌けも良いので、作業中雨が降り出した場合にも、締め固め作業が続行できます。
粒の大きさに適度なバラつきがあるため、転圧した際に隙間なく良く締まり、砂埃も立ちにくく、施工直後の交通開放が可能です。

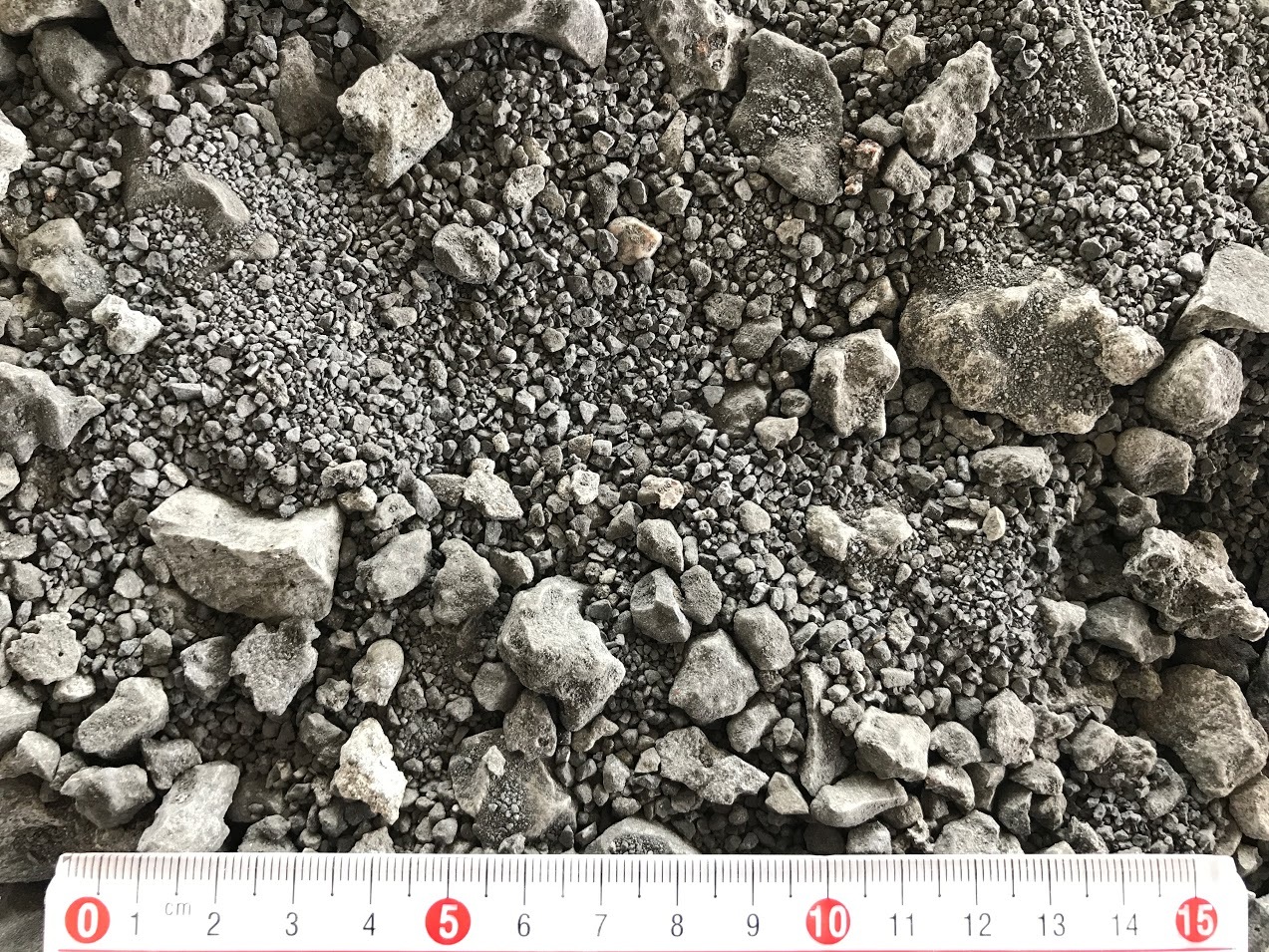

粒度範囲は「40ｍｍ～0ｍｍ」
かさ比重は「2.1㎏／L」

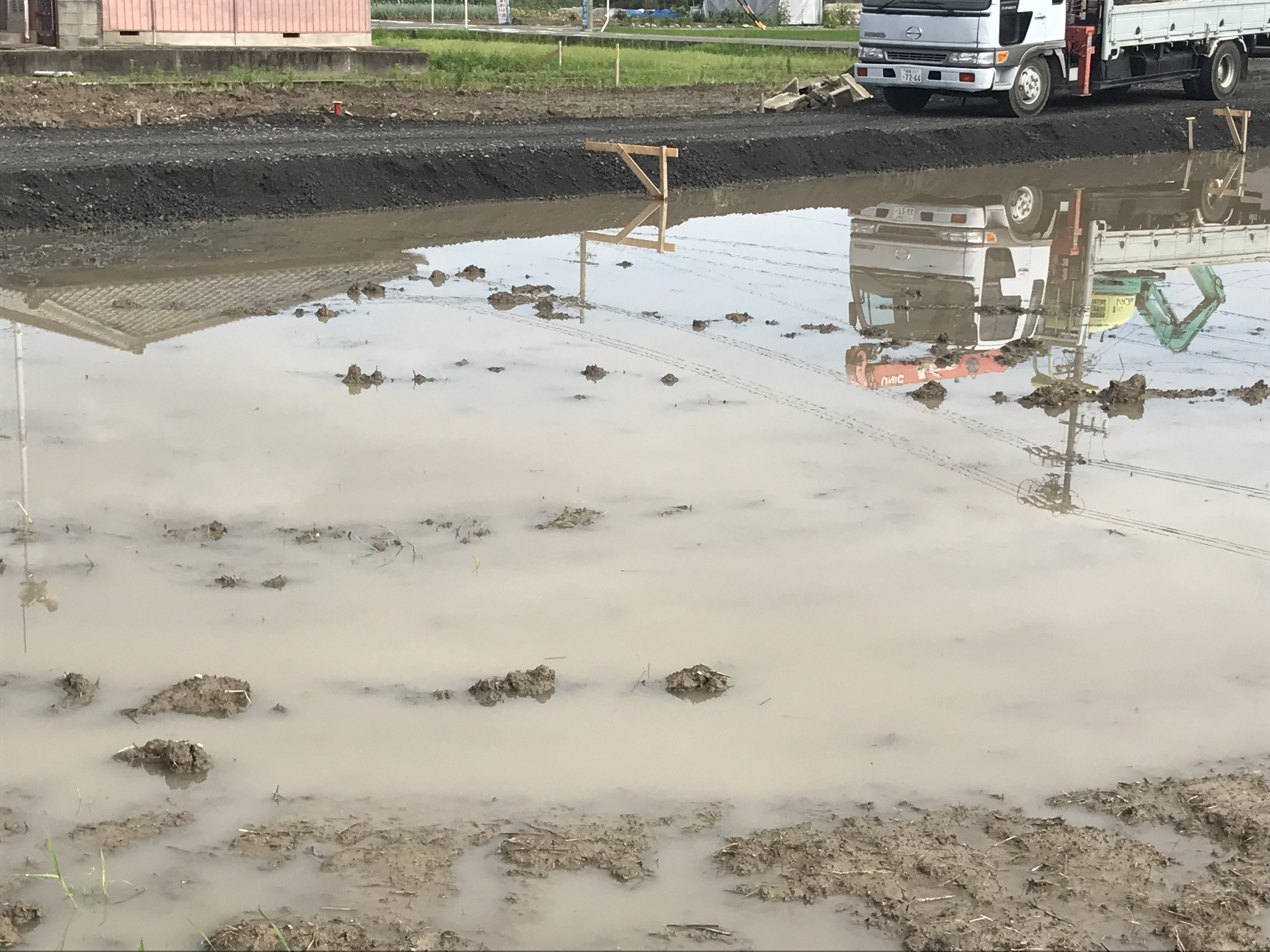

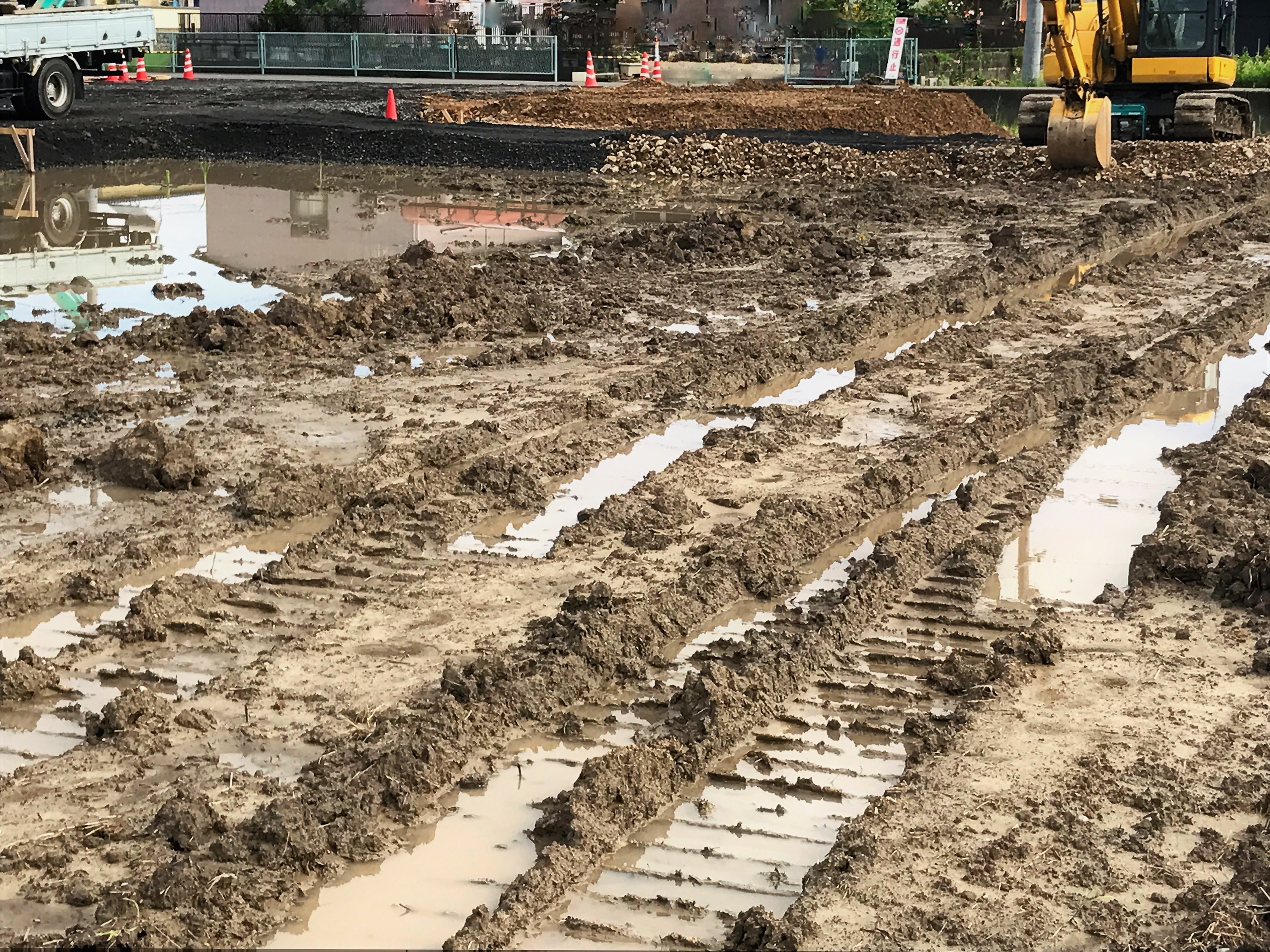

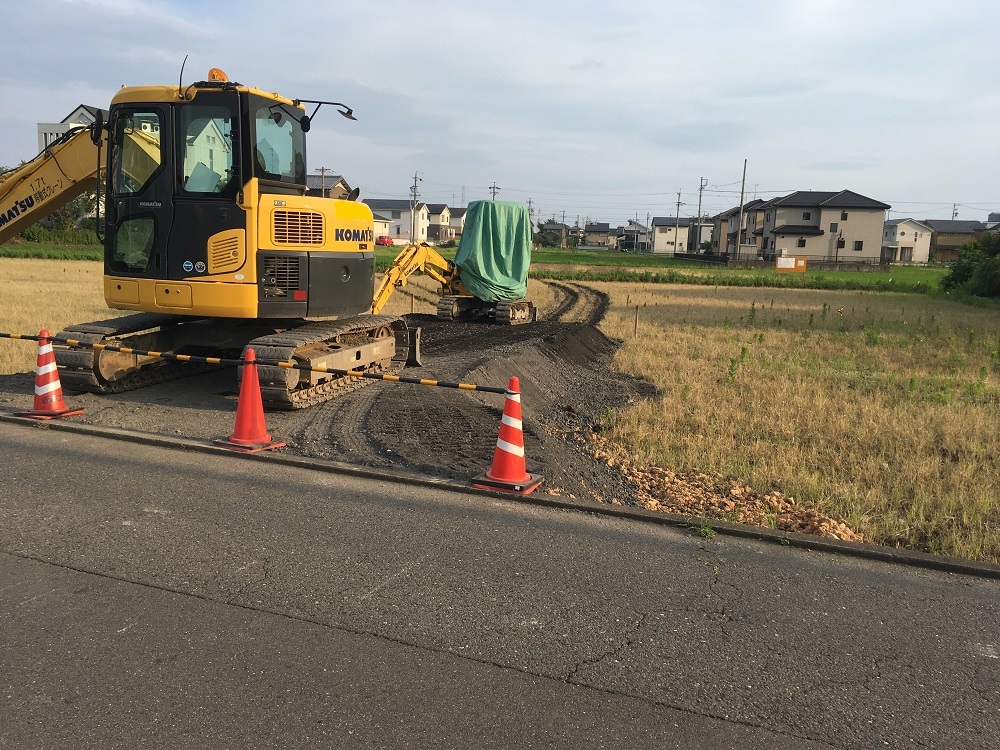

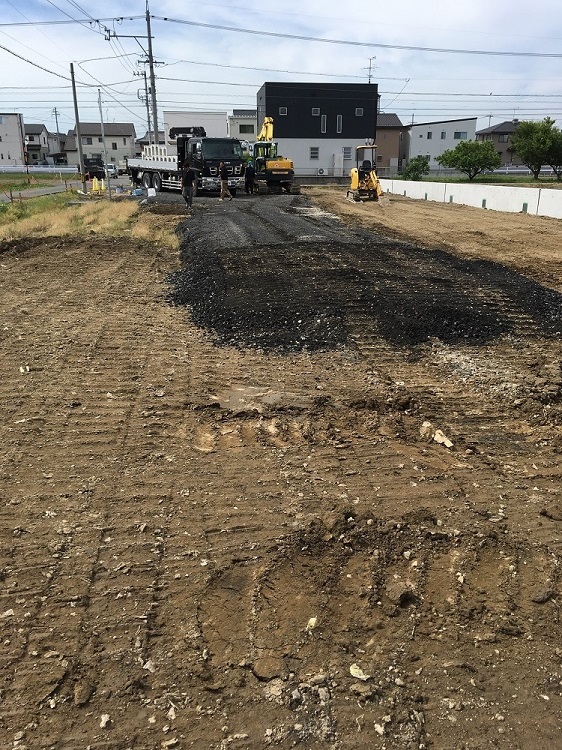

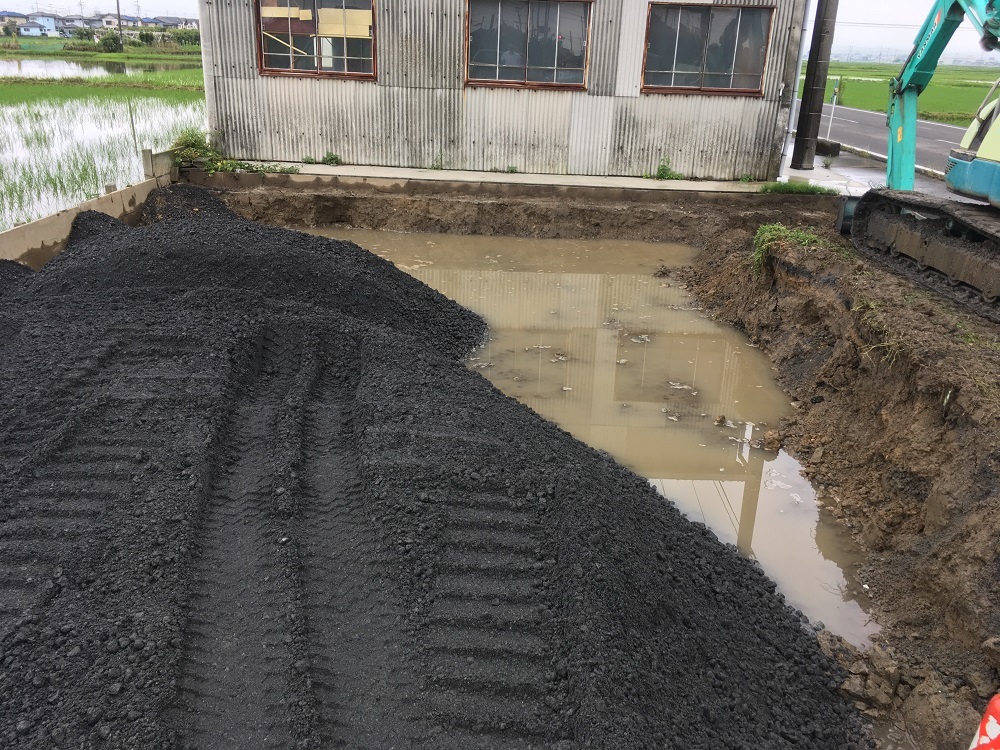

宅地造成工事例
条件の悪い土壌でも、直接締め固めが可能です。
比重が重く、粒度範囲内で適度なバラつきがあるため、締め固めが良く「作業用仮設道路」が簡易に施工できます。
施工実績
| 工事名称 | 発注者 ／ 施工者 | |
| 道 路 用 |
川越・高松地内道路改良工事 | 三重県 ／ 株式会社穂宝建設 |
| 新大山田団地道路 | 桑名市 ／ 福田道路株式会社 | |
| 町道亀須１号線道路改良工事 | 三重郡川越町 ／ 株式会社穂宝建設 | |
| 舗 装 用 ・ 造 成 用 |
岐阜市東鶉団地造成工事 | 岐阜県各務原市 ／ 株式会社ナガオ |
| 関市洞戸駐車場整備工事 | ほらど未来まちづくり委員会 ／ 株式会社長屋組 | |
| 岐阜市水主町団地造成工事 | 岐阜市 ／ 近藤工業有限会社 | |
| 岐阜県羽島市駐車場整備工事 | 岐阜市 ／ 有限会社日比清工業 | |
| イオンタウン菰野ショッピングセンター | イオングループ ／ 生川建設株式会社 | |
| オートバックス朝日町店 | オートバックス ／ 荒木重機土木株式会社 | |
| 東海郵政研究所 | 郵政省 ／ 東急・奥村・ハザマ建設ＪＶ | |
| 鹿島建設機材センター・ユニー弥冨 | 鹿島建設 ／ 鹿島道路株式会社 | |
| 北部浄化センター | 三重県 ／ 株木・東海企業特定建設工事ＪＶ | |
| 庄内川大野木築堤 | 国土交通省中部整備局 ／ 株式会社奥村組 |
【コンクリート用電気炉酸化スラグ骨材（JIS A 5011－4）】

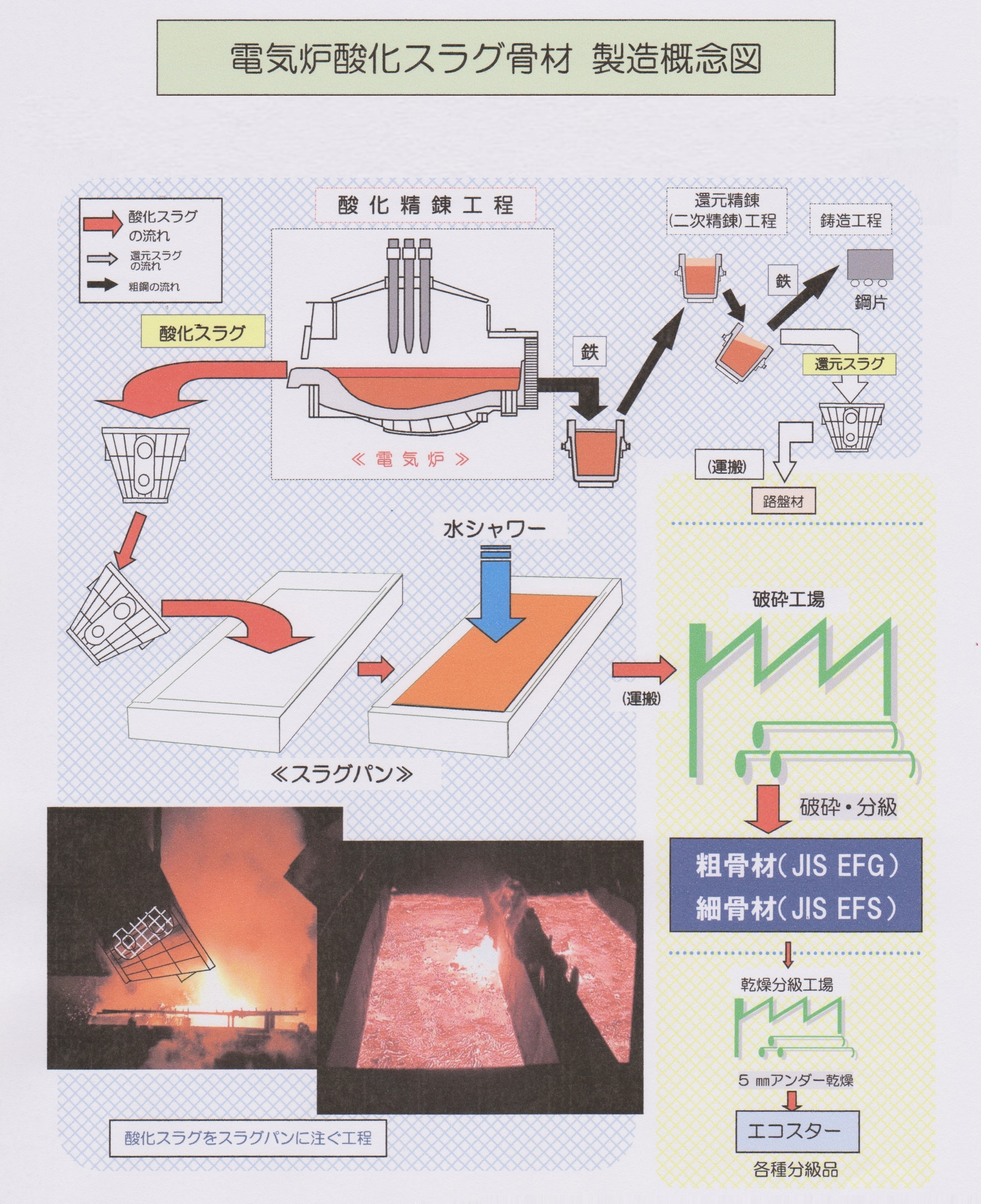

| 【特徴】 | 電気炉製鋼所から得られる酸化スラグを、1500℃前後の溶解状態から特殊加工・破砕分級した高品質セラミック骨材（細骨材）です。 天然骨材では得難い、種々の特徴を持ちます。 （１）色調は艶のある黒色を呈し、表面にはひび割れ等の欠陥はなく、微細な凹凸があります。 （２）天然のものと異なり、粘土、有機不純物、塩分は全く含まれておりません。 （３）主要な鉱物組成はWustite(FeO)、Magnesium－Iron－Aluminum－Oxid(MgFeAlO4)及び非晶質珪酸塩とからなっています。 なお遊離石灰や遊離マグネシア及び不安定な鉱物は含まれておりません。 （４）旧モース硬さで６～７であり耐摩耗性にも優れています。なお、絶乾密度は3.60ｇ／㎤です。 （５）耐酸、耐アルカリ性などの特性があります。高温で処理された工業製品のため、物性が安定しており、溶出等による環境負荷もありません。 |
|---|---|
| 【用途】 | ・レディーミクストコンクリート ・特殊コンクリート （放射性遮蔽、遮音・制振、重量、超高硬度、透水性舗装、耐摩耗・滑り止め） ・コンクリート二次製品 （遮音・制振、転倒・崩落防止、消波、根固め、高強度・重量ブロックなど） ・建設構造物基礎材 ・上下水道管巻材 ・太陽光パネル用敷材 ・外構・造園等の化粧材 |
1.品種（JIS A 5011-4 粒度区分に拠る）
| 粗骨材 | EFG 20-05NA（20～5mm）・EFG15-05NA（15～5mm） | |

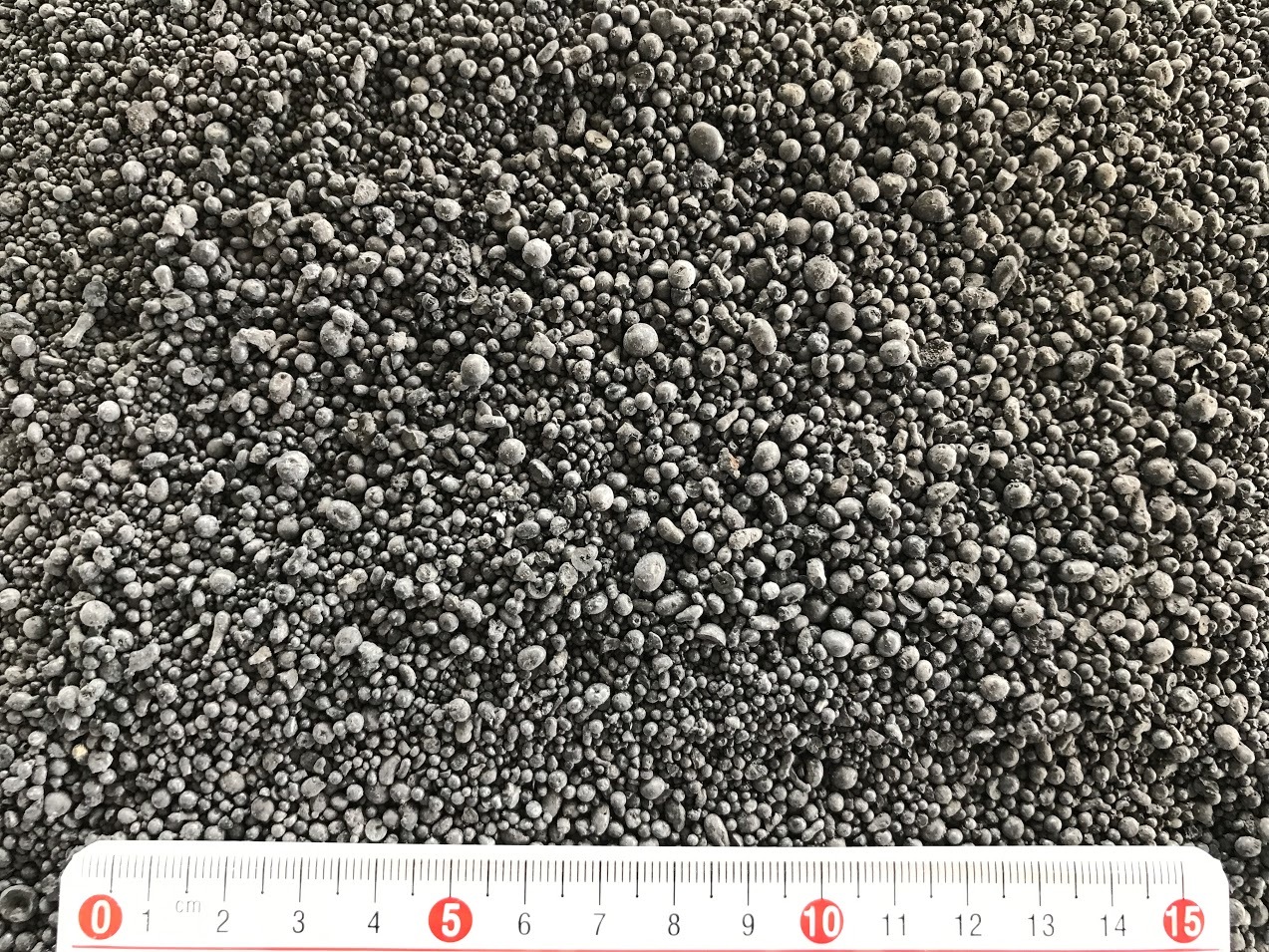

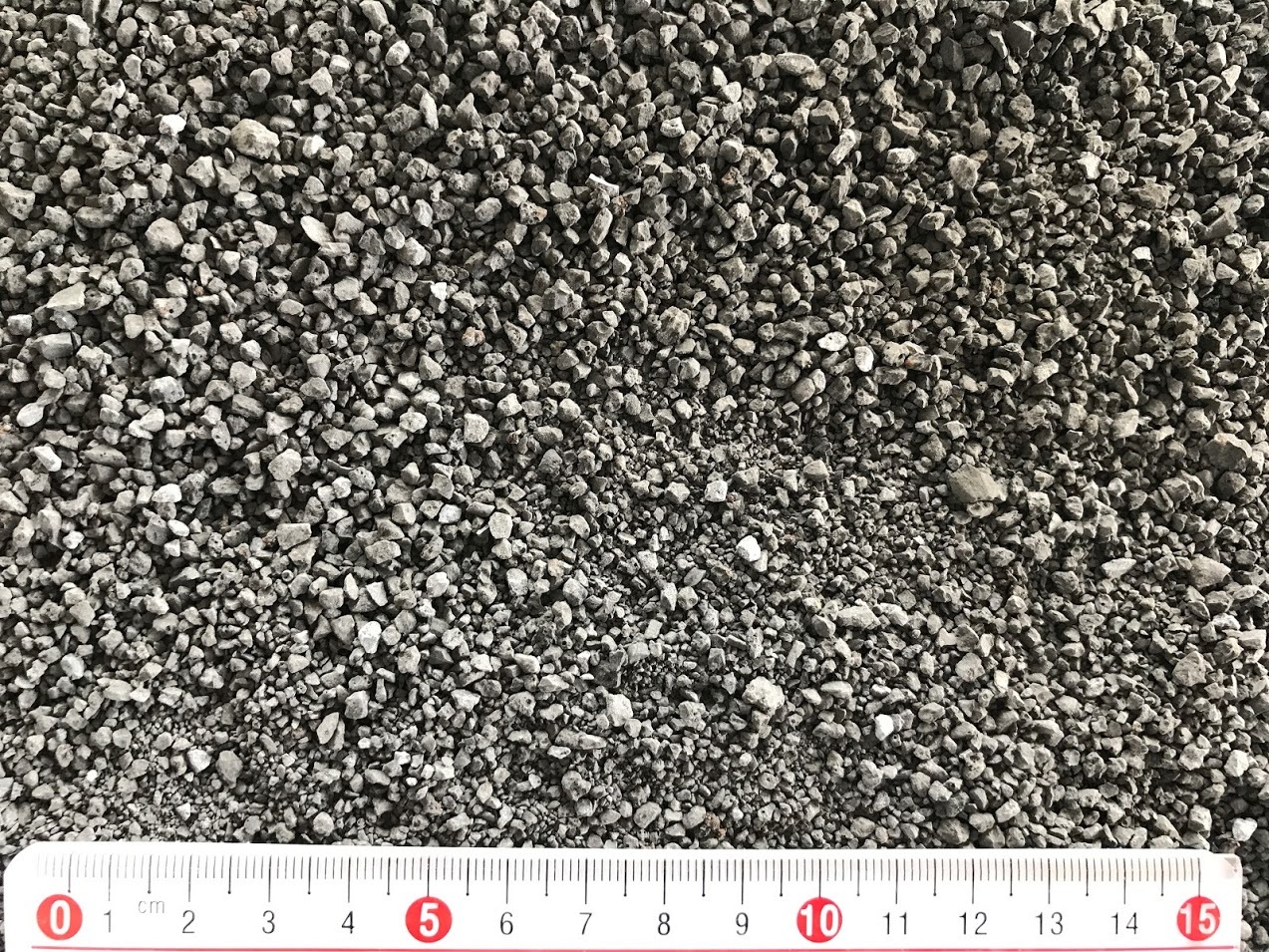

| 細骨材 | EFS 5NA（5～0mm） | |
2.物理的性質の分布（数値は代表値）
| 粒度区分 （JIS A 5011-4） |
絶乾密度 （g/㎠） |
表乾密度 （g/㎠） |
吸水率 （％） |
単位容積質量 （kg/L） |
実積率 （％） |
粗粒率 （F.M.） |
| EFG20-05NA | 3.52 | 3.55 | 0.75 | 1.95 | 55.4 | 6.55 |
| EFS5NA | 3.67 | 3.70 | 0.80 | 2.45 | 66.8 | 2.75 |
3.化学成分（数値は代表値）
| CaO （40.0％ 以下） |
MgO （10.0％ 以下） |
FeO （50.0％以下） |
塩基度（CaO/SiO2） （2.0 以下） |
SiO2 |
| 19.5% | 5.0% | 30.0% | 1.1 | 17.1% |
4.環境安全品質基準
下記の「環境安全品質基準値」を満足しております。
| カドミウム | 鉛 | 六価クロム | ひ素 | 水銀 | セレン | ふっ素 | ほう素 | |
| 溶出量（mg/L） | 0.01以下 | 0.01以下 | 0.05以下 | 0.01以下 | 0.0005以下 | 0.01以下 | 0.8以下 | 1以下 |
| 含有量（mg/kg） | 150以下 | 150以下 | 250以下 | 150以下 | 15以下 | 150以下 | 4000以下 | 4000以下 |
5.主な用途
| レディーミクストコンクリート 特殊コンクリート |
放射線遮蔽 | 遮音・制振 | 重量 | 超高強度 | 透水性舗装 | 耐摩耗・滑り止め | ||||||||
| コンクリート二次製品 | 遮音・制振 | 転倒・崩落防止 | 消波 | 根固め | 高強度・重量ブロックなど | |||||||||
JIS A 5011-4
コンクリート用電気炉酸化スラグ骨材
日本工業規格適合性認証
認証番号：TC0408038
製造工場：(株)星野産商
JIS A 5011-4
コンクリート用電気炉酸化スラグ骨材
日本工業規格適合性認証
認証番号：TC0408038
製造工場：(株)星野産商
